CPSM

优点:
  • 即插即用解决方案取代复杂的机械升降机构
  • 精确操作且具有极高的刚度和高偏心负载
  • 简化了机器的设计过程
  • 改进了过程控制和循环时间
特点:
  • 伺服或无刷直流电机适用于100 mm/s的高速度和定制电机适配器
  • 电机编码器系统和高品质减速箱可实现较高的定位精度和重复性(0.1 mm)
  • 定制顶板和底板,铝型材颜色(阳极化处理)适合应用设计需求
  • 制动器选件在就位时释放电机,阻尼系统选件保护支柱免受冲击载荷

升降柱CPSM是将强大的导向功能与线性运动相结合的理想解决方案。强大的手动调节的且几乎无间隙铝挤压件能够在推拉方向上承受高偏心负载。为了提供足够的动力以高速提升和降低重物,升降柱配备了无刷直流或伺服电机。当然,伊维莱还支持使用具有定制化电机接口的电机。可选的制动器和阻尼元件是可在重型工业应用中有效使用的关键部件。

Product tab contents

Sub tab

最大行程(mm)

700

工作温度

0至+50 °C

空载最大线速(mm/s)

100

最大动态轴向力(kN)

5

动态负载能力(kN)

21

螺杆类型/直径导程(mm)

滚珠丝杠,20/10

电机类型

BLDC电机,伺服电机

占空比(%)

100%

警告信息

本产品是定制解决方案,所以 3D 型号仅根据请求提供。 请使用<a href=""/page-contacts"">此表格</a>联系我们

IL-05002-4-EN-April 2022 Actuator range

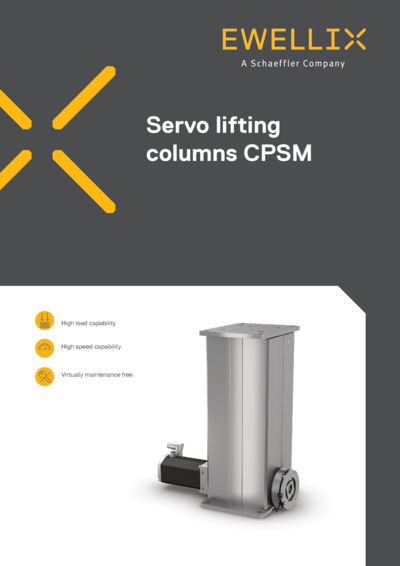

IL-07018/1-EN-May 2020 Servo pillar CPSM
