产品介绍

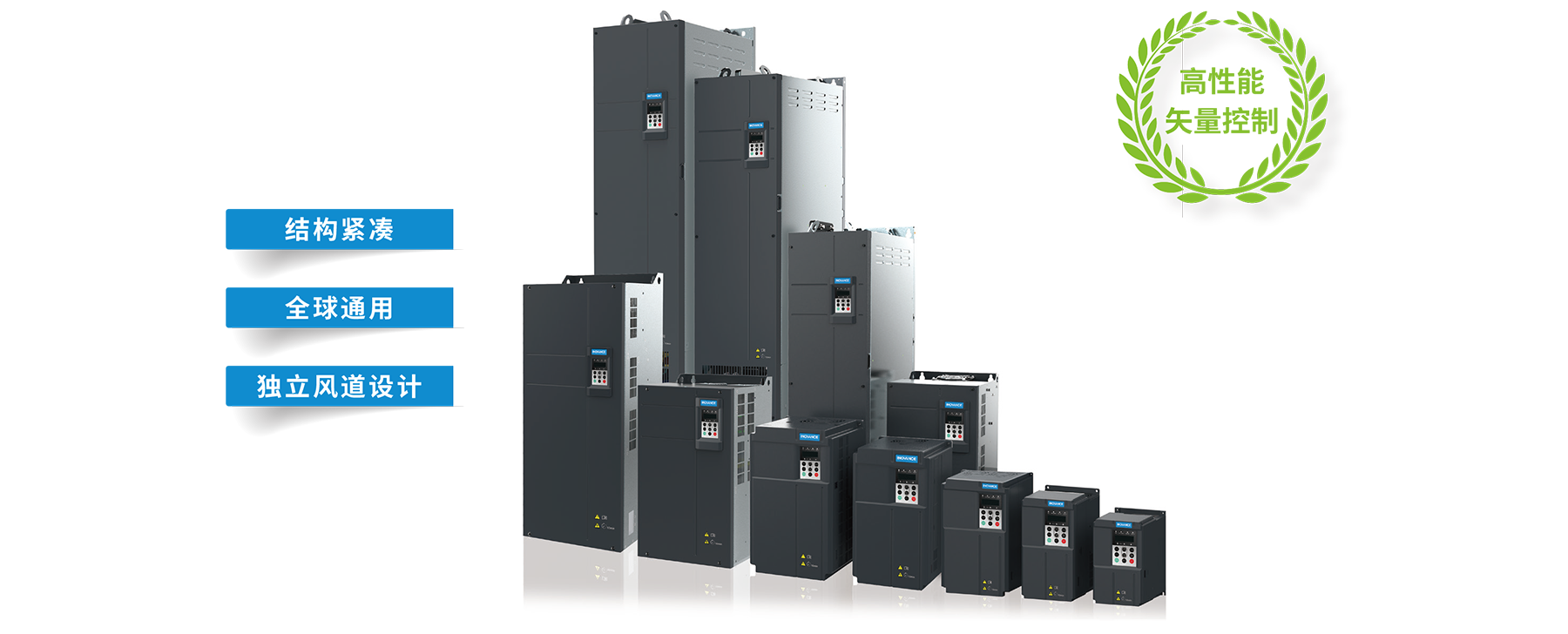

MD500 是汇川技术汇集了矢量变频技术的高性能变频器，凭借高性能的电流矢量技术，可轻松驱动感应电动机。MD500 采用高性能、高品质、高功率密度设计，在易用性、可维护性、环保性、安装空间和设计标准等方面有显著提升，可进一步优化用户的使用体验。
产品特性及优点
1、更高的安全及认证，CE、UL、CUL、ROHS，满足高端用户的设备出口认证要求
2、满足包括欧洲，北美，印度等在内的 380 ~ 480 V三相电网需求
3、满足欧盟 C3，C2 等要求，对于 EMC 要求高的场合可以提供综合解决方案
4、精细化设计，体积减少 30%
5、30 kW以上系列标配内置 H级绝缘等级直流电抗器
6、高性能矢量控制，提高设备精度
7、支持多种编码器，高精度闭环控制
8、低速大转矩，提高设备低速控制性能
9、完善的直流制动回路方案zz长寿命设计
10、独立风道设计，抵抗各种严酷污染环境
| 项目 | 规格 | |
| 电网电压 |
单相200 ~ 240 VAC，允许波动范围：-15% ~ +10%（170 ~ 264 VAC） 三相200 ~ 240 VAC，允许波动范围：-15% ~ +10%（170 ~ 264 VAC） 三相380 ~ 480 VAC，允许波动范围：-15% ~ +10%（323 ~ 528 VAC） |
|
| 功率范围 | 单相200V：0.4 ~ 2.2kW；三相220 V：0.4 ~ 200 kW；三相380 V：0.4 ~ 630 kW | |
| 最高频率 | 0.8 kHz ~ 8 kHz 可根据负载特性，自动调整载波频率 | |
| 输入频率分辨率 | 数字设定：0.01Hz | 模拟设定：最高频率×0.025% |
| 控制方式 | 开环矢量控制（SVC）；闭环矢量控制（FVC）；V/F控制 | |
| 启动转矩 | 0.25Hz/150%（SVC） | 0 Hz/180%（FVC） |
| 调速范围 | 1：200（SVC） | 1：1000（FVC） |
| 稳速精度 | ±0.5%（SVC） | ±0.02%（FVC） |
| 转矩控制精度 | FVC：±3%；SVC：5Hz以上±5% | |
| 转矩提升 | 自动转矩提升；手动转矩提升0.1% ~ 30.0% | |
| V/F曲线 | 四种方式：直线型；多点型；完全V/F分离；不完全V/F分离 | |
| 加减速曲线 | 直线或S曲线加减速方式；四种加减速时间，加减速时间范围0.0 ~ 6500.0 s | |
| 直流制动 | 直流制动起始频率：0.00 Hz ~ 最大频率；制动时间：0.0 s ~ 36.0 s；制动动作电流值：0.0% ~ 100.0% | |
| 点动控制 | 点动频率范围：0.00 Hz ~ 50.00 Hz；点动加减速时间0.0 s ~ 6500.0 s | |
| 简易PLC、多段速运行 | 通过内置PLC或控制端子实现最多16段速运行 | |
| 内置PID | 可方便实现过程控制闭环控制系统 | |
| 自动电压调(AVR) | 当电网电压变化时，能自动保持输出电压恒定 | |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压故障 | |
| 快速限流功能 | 最大限度减小过流故障，保护变频器正常运行 | |
| 转矩限定与控制 | “挖土机”特性，对运行期间转矩自动限制，防止频繁过流故障；矢量控制模式可实现转矩控制 | |
| 瞬停不停 | 瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 | |
| 快速限流 | 避免变频器频繁的出现过流故障 | |
| 虚拟IO | 五组虚拟DIDO，可实现简易逻辑控制 | |
| 定时控制 | 定时控制功能：设定时间范围0.0 min ~ 6500.0 min | |
| 多电机切换 | 两组电机参数，可实现两个电机切换控制 | |
| 多线程总线支持 | 支持六种现场总线：Modbus、Profibus-DP、CANLink、CANopen、Profinet、EtherCAT | |
| 电机过热保护 | 选配IO扩展卡1，模拟量输入AI3可接受电机温度传感器输入（PT100、PT1000） | |
| 多编码器支持 | 支持差分、开路集电极、UVW、旋转变压器等 | |
| 用户可编程 | 选配用户可编程卡，可以实现二次开发，编程方式兼容汇川公司的PLC | |
| 强大的后台软件 | 支持变频器参数操作及虚拟示波器功能；通过虚拟示波器可实现对变频器内部的状态监视 | |
